Руководство по Wireless Micro Camera Receiver

Приступая к работе

Быстрый Старт

1. Для обеспечения полной совместимости убедитесь, что на всех датчиках установлена последняя версия прошивки RØDE Central
2. Чтобы включить приёмник беспроводной микрокамеры, нажмите и удерживайте кнопку питания, пока не загорится центральный светодиод
3. Чтобы войти в режим сопряжения, нажмите и удерживайте кнопку сопряжения на приёмнике. В процессе сопряжения можно подключить до двух передатчиков
4. Подключите беспроводной приёмник для микрокамеры к камере с помощью прилагаемого 3,5-мм TRS-кабеля

Ваш беспроводной приёмник для камеры включён и сопряжён, он готов записывать беспроводной звук на такие устройства, как камера, мобильный телефон или компьютер.

Включение беспроводного приёмника для микрокамеры

Чтобы включить приёмник, нажмите и удерживайте кнопку питания в течение двух секунд. Передние индикаторы будут мигать бирюзовым слева направо, а затем в центре загорится постоянный зелёный индикатор, показывающий, что устройство включено и готово к работе. Это «исходное состояние» устройства. Устройство будет включено до тех пор, пока вы его не выключите или пока не разрядится аккумулятор.

Чтобы выключить устройство, просто нажмите и удерживайте ту же кнопку ещё две секунды. Индикаторы бирюзового цвета будут мигать справа налево, пока все индикаторы не погаснут, подтверждая, что устройство выключено.

Сопряжение беспроводных микропередатчиков

Подключение беспроводного приёмника для микрокамеры (CRX) к передатчикам — простой процесс, с которым легко справиться.

Комплект Wireless Micro поставляется с предустановленным сопряжением, что обеспечивает мгновенное соединение между передатчиками и входящим в комплект приёмником с разъёмом USB-C или Lightning. Это основное и постоянное соединение. Передатчики также оснащены дополнительным разъёмом для сопряжения, позволяющим подключить приёмник Wireless Micro Camera.

После сопряжения передатчики автоматически определят и подключатся к тому приемнику, который включен: либо к основному микроприемнику, либо к дополнительному приемнику для камеры. Благодаря такому плавному переключению вам не нужно повторно сопрягать устройства, так как при сопряжении приемника для камеры исходное беспроводное микросопряжение не разрывается.

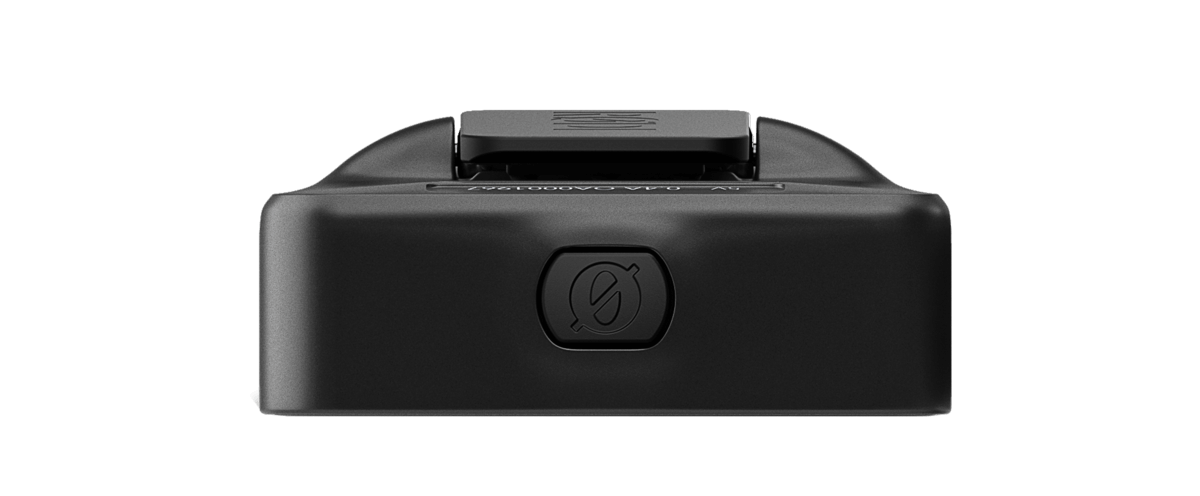

Чтобы включить режим сопряжения, нажмите и удерживайте правую кнопку синхронизации в течение двух секунд. Удерживайте эту кнопку, пока не увидите, что синий светодиодный индикатор перемещается слева направо. Это означает, что CRX перешел в режим сопряжения и готов к подключению к передатчикам.

Теперь извлеките беспроводные микропередатчики из чехла для зарядки, чтобы начать сопряжение. На беспроводном микропередатчике начнет мигать маленький зеленый индикатор сопряжения. Если передатчики находятся в зоне действия, они автоматически подключатся друг к другу.

После успешного сопряжения обоих передатчиков слева и справа на CRX загорятся зелёные светодиоды, подтверждающие, что соединение установлено. Если вы сопрягаете только один передатчик, зелёным будет гореть только левый светодиод.

Подключение к внешним устройствам

Использование порта 3,5 мм

Беспроводной приёмник для микрокамеры RØDE (RX) оснащён 3,5-мм выходом TRS на боковой панели. Через 3,5-мм выход TRS аудиосигнал передаётся на подключённую камеру или другое записывающее устройство. Режим усиления выходного сигнала для 3,5-мм выхода TRS можно настроить с помощью кнопки выбора режима.

Беспроводной приёмник для микрокамеры RØDE (RX) оснащён встроенным датчиком определения источника питания.

По умолчанию приёмник беспроводной микрокамеры (RX) автоматически включается и выключается при включении и выключении камеры, к которой он подключён, при условии, что приёмник определяет наличие питания. Просто убедитесь, что приёмник выключен, прежде чем включать камеру, чтобы этот режим работал корректно.

Использование порта USB-C

Порт USB-C на приёмнике беспроводной микрокамеры RØDE (RX) выполняет несколько функций, в том числе зарядку и работу в качестве аудиовхода. Кроме того, его можно использовать для обновления прошивки устройства.

Устройство ввода аудиосигнала

Порт USB-C также выполняет функцию аудиовхода, что позволяет напрямую подключать его к компьютеру (или другому совместимому устройству) для беспрепятственного захвата звука. Вот как это работает:

1. Подключите приёмник беспроводной микрокамеры RØDE к свободному USB-порту на компьютере
2. Откройте настройки звука и выберите «Беспроводную микрокамеру RX» в качестве устройства ввода
3. Те же действия необходимо выполнить для любого дополнительного аудиопрограммного обеспечения, которое используется (например, Zoom®, Discord® и т. д.)

Зарядка приёмника беспроводной микрокамеры

Время автономной работы беспроводного приёмника для микрокамеры составляет 18 часов.

Приёмник беспроводной микрокамеры заряжаетсяпросто подключитекабель USB-C к приёмнику, а другой конец — к компьютеру, USB-концентратору или другой зарядной розетке.

Если беспроводной приёмник для микрокамеры RØDE (RX) выключен, все три светодиода на передней панели загорятся и будут медленно мигать фиолетовым цветом в виде гистограммы.

• Один мигающий светодиод (слева) указывает на уровень заряда 0–33%
• Два мигающих светодиода (левый + средний) указывают на уровень заряда 34–66 %
• Все три мигающих светодиода указывают на уровень заряда 67–99 %
• Все три светодиода горят без мигания, что указывает на полную зарядку аккумулятора

Как уже упоминалось, "начальным состоянием" устройства является центральный светодиод, горящий сплошным зеленым цветом. Левый и правый светодиоды отображают состояние подключения передатчиков (TX1 + TX2). Если он включен и время автономной работы истекает, индикатор загорится желтым (время автономной работы составляет 11-19%), а затем красным (время автономной работы <10%).

Контроль выходного сигнала

С помощью кнопок на нижней панели устройства можно просматривать и настраивать коэффициент усиления на выходе, а также режимы сопряжения и маршрутизации беспроводного приемника для микрокамеры (RX). Левая кнопка «усиление» управляет коэффициентом усиления на выходе и режимом маршрутизации. Сопряжение инициируется с помощью правой кнопки «синхронизация».

Выходной Уровень

Просмотр выходного коэффициента усиления

При быстром нажатии на кнопку выбора режима на передней панели приемника беспроводной микрокамеры RØDE (RX) на две секунды отобразится текущее выходное усиление.

• Один голубой светодиод (слева) = низкий выходной сигнал
• Два голубых светодиода (слева и в центре) = средняя выходная мощность (по умолчанию)
• Три голубых светодиода (слева + в центре + справа) = высокий коэффициент усиления

Регулировка выходного усиления

Чтобы изменить коэффициент усиления на выходе, сначала нажмите кнопку один раз, чтобы отобразился текущий уровень. Пока индикаторы горят, быстро нажимайте кнопку, чтобы переключаться между низким, средним и высоким уровнями. Прекратите нажимать, когда достигнете нужного уровня.

Маршрутизация вывода

Существует два режима маршрутизации вывода: объединённый и разделённый.

Объединённый режим (по умолчанию)

Звук с обоих передатчиков объединяется и отправляется на левый и правый каналы. Режим объединения идеально подходит для записи готовых видео. Это рекомендуемый вариант, если вы используете только один передатчик.

Разделенный режим

Звук с одного передатчика может быть направлен на левый канал, а с другого — на правый. Если вы планируете редактировать звук после записи, выберите режим разделения, так как он позволяет регулировать громкость каждого микрофона отдельно.

Изменение режима вывода

Чтобы изменить режим вывода, нажмите и удерживайте кнопку усиления. На экране отобразится текущий режим вывода. Индикатор будет гореть в течение двух секунд.
Бирюзовые индикаторы указывают на активный режим:

• Один центральный бирюзовый индикатор = смешанный режим
• Два внешних бирюзовых индикатора = режим разделения

Пока горит бирюзовый индикатор, нажмите и удерживайте кнопку усиления, чтобы переключиться между режимами «Слияние» и «Разделение». Отпустите кнопку, когда увидите нужную настройку.

Обновление встроенного ПО

Чтобы поддерживать систему в актуальном состоянии, выполните следующие простые действия.

Сначала подключите приёмник (RX) к компьютеру или телефону, на котором открыто приложение RØDE Central или RØDE Capture. Если требуется обновление прошивки, на экране появится всплывающее окно с инструкциями.

Затем убедитесь, что передатчик (передатчики) (TX) извлечены из корпуса, включены и сопряжены с приёмником (RX), чтобы их можно было обновить. Светодиоды на передатчиках (TX) будут мигать зелёным и красным. Это подтверждает, что устройство в данный момент обновляется до новой версии прошивки.

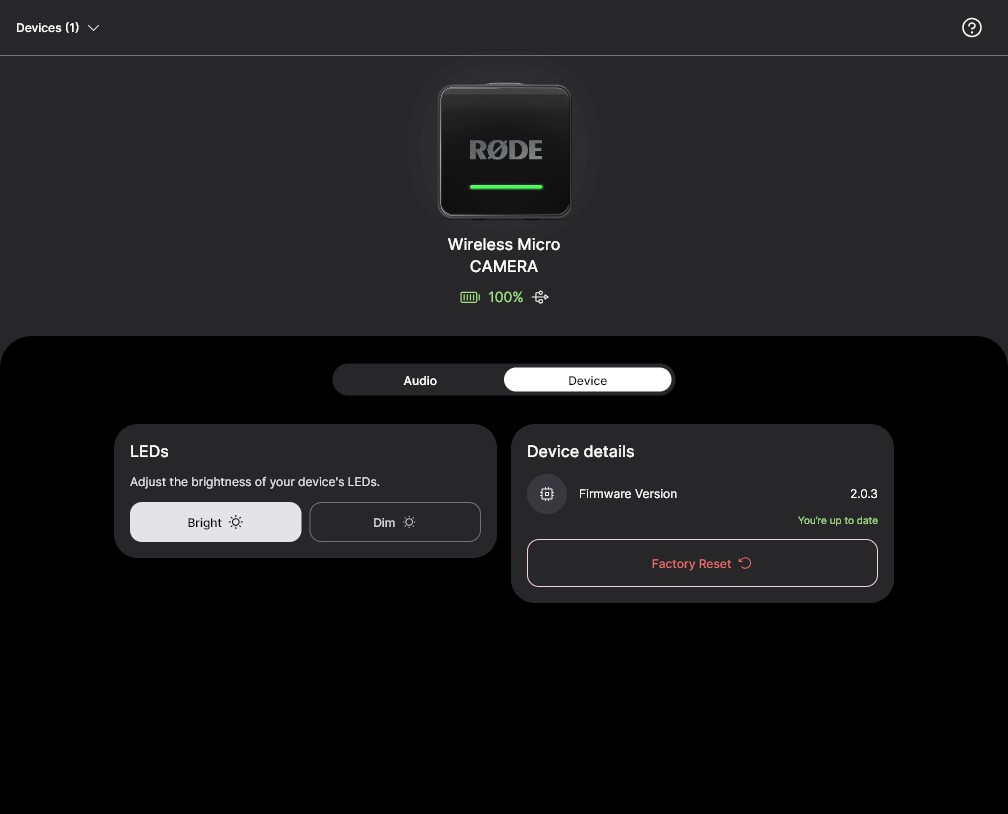

Обновления прошивки, сброс до заводских настроек и другие параметры можно настроить в RØDE Central или RØDE Capture. Просто подключите приёмник беспроводной микрокамеры (RX) к устройству, на котором установлена одна из этих программ.

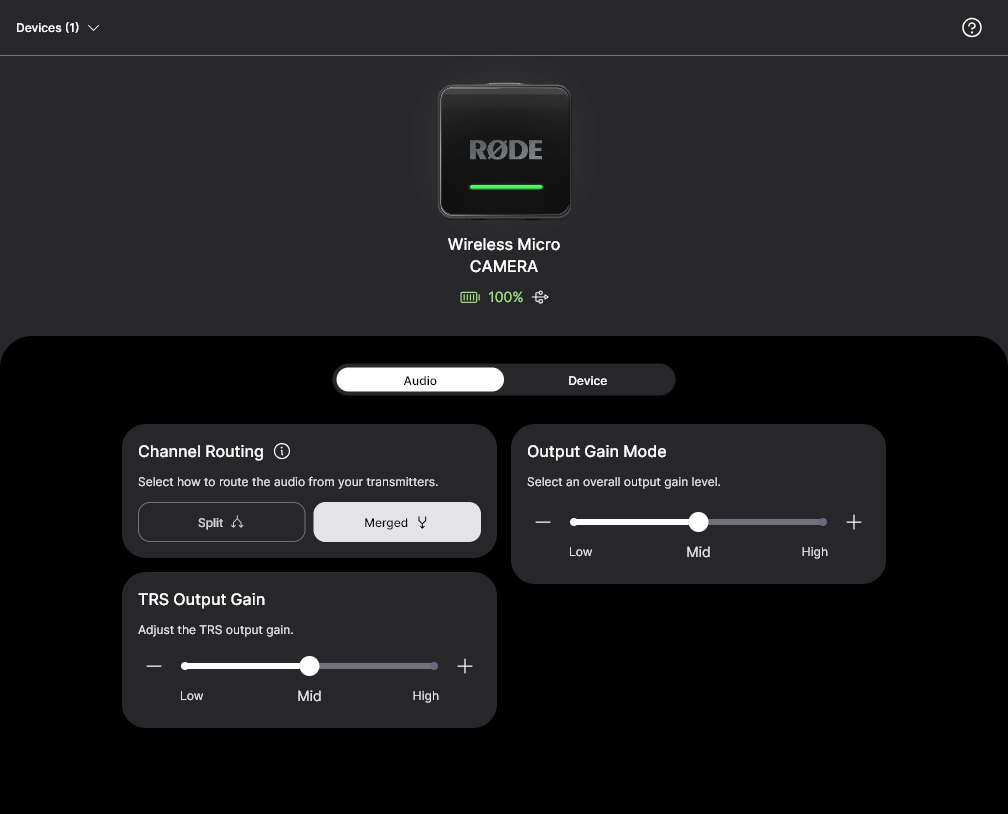

В перечисленном выше программном обеспечении RØDE можно настроить следующие параметры:

• Маршрутизация: разделение / объединение — объединение [по умолчанию]
• Режим усиления выходного сигнала: средний / высокий / низкий — средний [по умолчанию]
• Усиление выходного сигнала TRS: среднее / высокое / низкое — среднее [по умолчанию]
• Светодиоды: яркие / тусклые — яркие [по умолчанию]

После сброса настроек беспроводного приемника микрокамеры RØDE (RX) к заводским настройкам все настройки вернутся в состояние по умолчанию, как указано выше. Кроме того, все ранее подключенные передатчики (TXS) будут сохранены.
