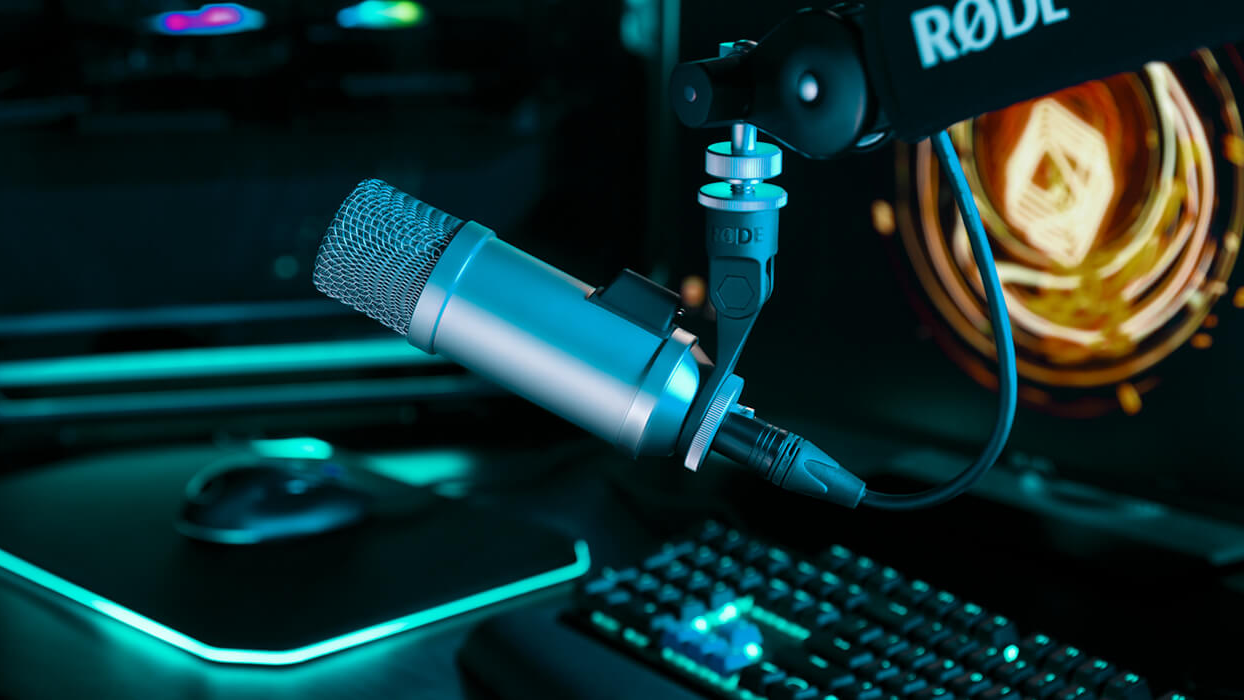

Широковещательный микрофон Broadcaster

Этот микрофон имеет разъем XLR, поэтому вам понадобится стандартный 3-контактный XLR-кабель, а также аудиоинтерфейс, такой как RØDE AI-1 или RØDECasterPRO II, который будет служить связующим звеном с вашим компьютером для записи. Затем вы можете использовать микрофон для записи на цифровую аудиостанцию (DAW), такую как Pro Tools, Cubase, Ableton, Logic, Garageband или Reaper.

Хотя подключение выхода радиовещательного устройства и управление индикатором эфира - очень простая операция, мы рекомендуем, если вы не знакомы с кабельными подключениями и аудиоустановками в целом, поручить выполнение этой задачи специалисту по аудио / электронике для обеспечения оптимальной производительности. Принципиальная схема приведена в руководстве по эксплуатации устройства, прилагаемом к нижней части этой статьи.

• Начните с откручивания крышки основания радиовещательного аппарата. Обычно это деталь с выгравированным на ней серийным номером.
• Затем открутите 2 винта, расположенных сбоку от радиовещательного аппарата.
• Отвинтите существующий 3-контактный разъем XLR от микрофона радиовещательного аппарата. Этот разъем необходимо снять, чтобы установить 5-контактный разъем XLR.
• Затем осторожно отсоедините 3-контактный разъем XLR от корпуса. Следите за тем, чтобы не повредить провода или компоненты во время этого процесса.

• После отсоединения 3-контактного XLR-разъема вам нужно будет отсоединить 3 провода от XLR-контактных соединений. Это позволит вам заменить их новыми 5 проводами, необходимыми для 5-контактного XLR-разъема. Дополнительно припаяйте 2 дополнительных провода к задней панели печатной платы и подключите их к входам 4 и 5.

• Припаяйте соединительный провод от контакта 1 к заземляющему выступу. Это важный шаг для обеспечения надлежащего заземления микрофона.

• Теперь пришло время припаять все 5 проводов к 5-контактному разъему XLR. Не торопитесь, убедитесь, что каждый провод надежно припаян и правильно подключен к соответствующему контакту.

• После того, как все провода будут припаяны, аккуратно вставьте 5-контактный разъем XLR в корпус. Убедитесь, что он плотно прилегает и правильно совмещен с корпусом микрофона.
• Наконец, затяните винт для крепления 5-контактного XLR-разъема к корпусу. Перед использованием микрофона дважды проверьте надежность и правильность пайки всех соединений.

Выполнив эти действия, вы сможете успешно установить 5-контактный разъем XLR на ваш радиовещательный микрофон, что позволит подключать его к консолям, поддерживающим подсветку в эфире. Не забывайте соблюдать осторожность и точность при пайке, чтобы обеспечить наилучшие результаты.
